37MGRA EL 01 (Diagnóstico y solución de errores de comunicación de la unidad interior y exterior)

Códigos de diagnóstico cubiertos

EL 01(EL01)

• EL 01 – Error de comunicación entre IDU y ODU

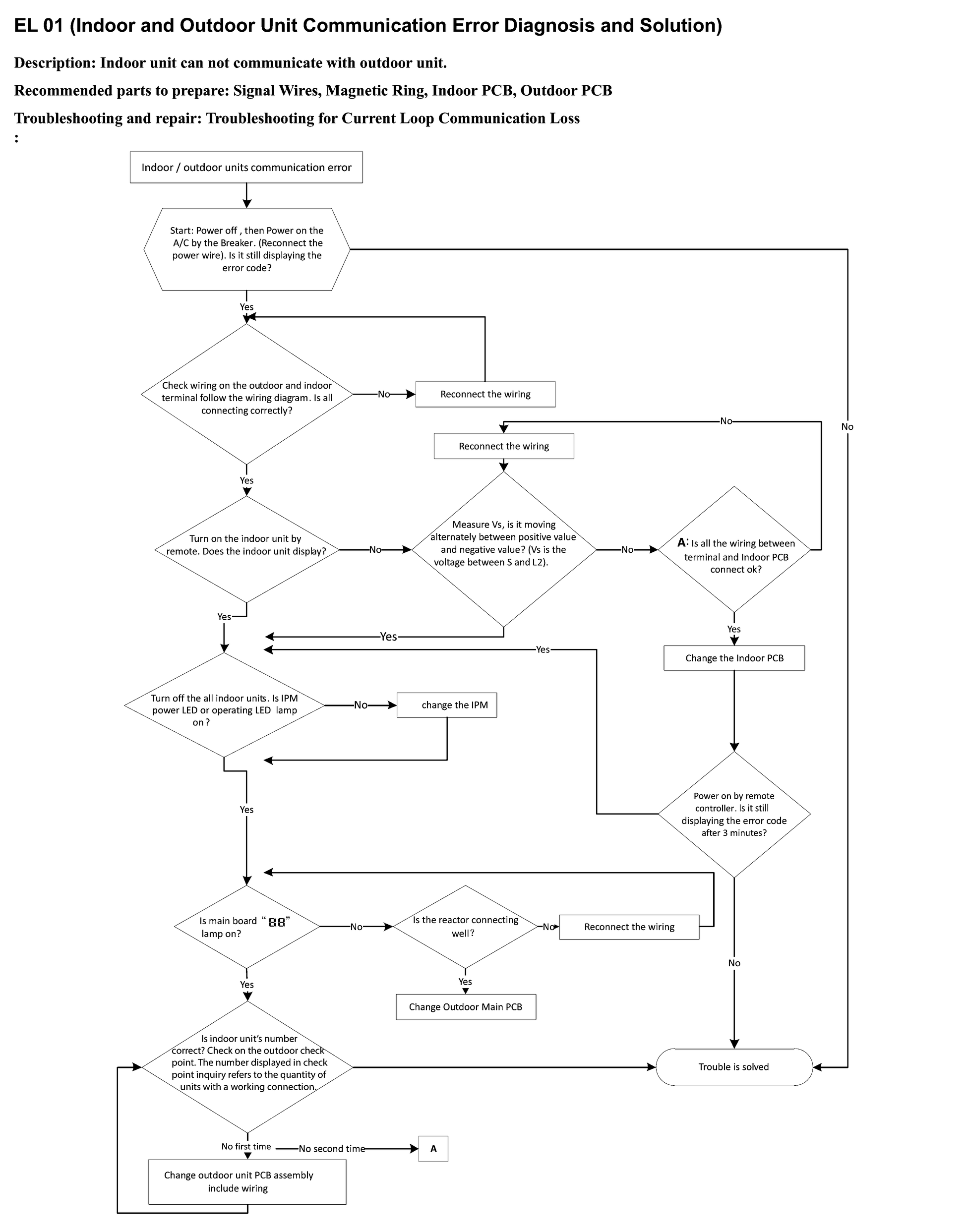

Descripción: La unidad interior no puede comunicarse con la unidad exterior. Piezas recomendadas para preparar: Cables de señal, anillo magnético, PCB interior, PCB exterior. Solución de problemas y reparación: Solución de problemas para la pérdida de comunicación del circuito actual: Inicio: Apagado la energía, luego encienda la unidad A/C con el interruptor. (Recáble la energía). ¿Todavía se muestra el código de error? Sí Verifique la conexión de los cables en el terminal exterior y interior siguiendo el diagrama de cableado. ¿Todos están bien conectados? No Conecte de nuevo el cable. No Sí Sí Encienda la unidad interior a distancia. ¿La unidad interior muestra algo? No Medir VS, ¿se desplaza alternativamente entre el valor positivo y el valor negativo? (VS es la tensión cero entre S y L2). A: ¿Está todo el cableado entre el terminal y el PCB interior conectado correctamente? Sí Sí Sí Sí Apague todas las unidades interiores. ¿La led de alimentación IPM o la led de funcionamiento están encendidas? Sí Enciene con el control remoto. ¿Todavía se muestra el código de error después de 3 minutos? ¿La led de la placa madre está encendida? ¿Está bien conectado el reactor? Sí No Sí ¿El número de la unidad interior está correcto? Verifique en el punto de control exterior. El número que aparece en la consulta del punto de control se refiere a la cantidad de unidades con conexión operativa. El problema se ha solucionado No la primera vez No la segunda vez
